ユーザ・プログラム実行中に影響を与えることなく、CPUメモリ空間のデータを指定周期で連続取得し、簡易グラフのリアルタイム表示やCSV型式のファイル保存が行えます。
RAM領域に割り付けられた変数やI/Oポートの値をリアルタイム取得が可能で開発時の検証や最終製品の評価に活用できます。
グラフ表示機能
リアルタイムに監視
取得したデータは、取得と同時に表示が可能でデータ変化状態をリアルタイムな監視ができます。

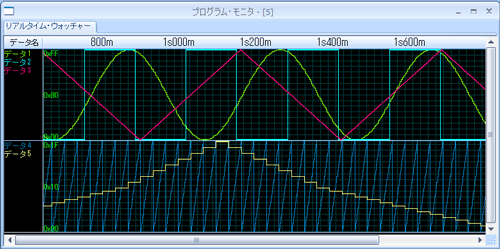

リアルタイムにグラフ表示
取得データをグラフ表示することにより、変化量や変化周期などを容易に知ることができます。
また、測定ポイントを増やす事で、複数の遷移グラフを色を変えて同時に表示します。
ユーザ・プログラム実行中に影響を与えることなく操作可能
ユーザ・プログラムを停止することなく設定の追加や変更が可能です。
ファイル保存機能
開発時の検証や最終製品の評価に活用

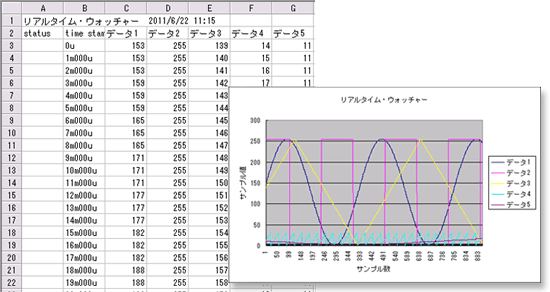

取得したデータは、CSV形式のファイルに出力することができます。
CSV形式のファイルは、表計算ソフトでビジュアル的な評価レポートなどを作成する場合に便利な形式です。
大量データの保存にも最適
長時間ロギングに対応するためCSVファイルの分割出力機能も用意しています。
機能仕様
リアルタイムウォッチャー機能
| ・取得周期 |
： 100µ秒から6.5536秒まで100µ秒単位で指定可能 |
| ・取得ポイント数 |
： 1〜60ポイント |
| ・取得データ長 |
： 8bit,16bit,32bit |
| ・イベント機能 |
： データの取得開始及び取得終了条件の指定可能 |
