PALMiCE3 RXは、ルネサス エレクトロニクス製のRXファミリに対応したJTAGエミュレータです。

PALMiCEシリーズのコンセプトを継承して、高速化による快適なオペレーションと電源レスやコンパクト化による使いやすさを実現。
高速化を実現
より良いデバッグ機能の実現とトレースメモリの増大を考慮して、ホスト間通信の高速化を実現しました。 このことにより、トレースデータなどの内部資源の転送が高速化し、より快適なデバッグが可能となりました。
Vbus対応電源レスを継承
PALMiCEシリーズのVbus対応電源レスのコンセプトを継承して、トレースメモリを大容量化したAUDモデルでもVbus対応の電源レスを実現しました。
さらなるコンパクト設計
パフォーマンスの向上を行っても従来機種よりさらなる小型・軽量化を実現しました。
デバッグ環境の追加が低コストで可能 *1
標準セットのデバッガソフト「CSIDE」とは別に同本体で使用可能なCSIDEを追加購入することで、新たなCPUのデバッグ環境が低コストで導入できます。
・AUDモデル　： RX V850
　　　　　　　　　　 RX SuperH
　　　　　　　　　　 RX SH7055
・H-UDIモデル： RX V850
　　　　　　　　　　 RX SuperH
　　　　　　　　　　 RX H8S

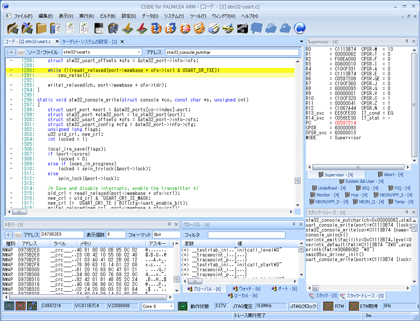

統合開発環境CSIDE Version6 を標準搭載詳しくはこちら
プロジェクトの規模に関わらず、エンジニアのために本当に使いやすい統合開発環境を標準装備しています。
データをリアルタイムに監視　リアルタイム・ウォッチャー機能詳しくはこちら
ユーザ・プログラム実行中に影響を与えることなく、CPUメモリ空間のデータを指定周期で連続取得し、簡易グラフのリアルタイム表示やCSV型式のファイル保存が行えます。
現象が起きた時点でデバッグが可能な　ホットプラグイン機能
ターゲット・システムにおいて問題が発生した場合、ホットプラグイン未対応のデバッガでは一旦電源を切ってからデバッガを接続する必要がありました。ホットプラグイン対応のPALMiCE3 RXならターゲット・システムの電源を切らずにそのまま接続し、デバッグすることができます。
JTAGでprintfデバッグを実現する　シミュレーテッドI/O機能
ユーザ・プログラムの標準入出力をJTAG経由でデバッガが処理します。 例えば、printf()やscanf()などのCライブラリ関数が実行された場合、デバッガのターミナル・ウィンドウで画面出力とキーボード入力が行われます。 この機能はCPUをブレークさせることなくユーザ・プログラムとデバッガが通信を行う為、リアルタイム性を要求するデバッグに最適な機能となります。
プログラムの動きを効率的に解析する　CPUトレース機能
CPUトレース(CPU内蔵メモリや外部端子など)で取得した情報を、効率的に解析して表示する機能。
フラッシュメモリ・サポート
CPU内蔵のフラッシュメモリへのダウンロードに加え、ソフトウェア・ブレーク指定や、通常のメモリ書き換え機能などのデバッグ機能もサポート。NOR型フラッシュメモリでも同様のデバッグ機能をサポート。NOR型フラッシュメモリの新デバイス追加については、定義ファイル形式で簡単に行うことができます。
リアルタイム・スチール機能
ユーザ・プログラムの実行中にメモリやI/Oの参照／変更が可能な機能で、リアルタイム性を必要とするターゲットのデバッグに最適です。
CPUブレーク・サポート
CPU内蔵のブレーク・ロジックにより、プログラムの実行前ブレークやデータをリード／ライトした時のアクセス・ブレークが可能です。
パフォーマンス機能
CPU内蔵の計測機能で実行時の各種サイクル数、アクセス数等を測定してプログラムの性能測定やパフォーマンスの改善を図ることができます。
らくらくアップデート詳しくはこちら
新CPUの追加対応や最新バージョンへのアップグレード、各種オプションソフトの購入など、独自のインターネット・キー発行システムにより、リアルタイムな対応を可能にしました。

OSを使用したターゲットプログラムのデバッグを支援する為に、OS毎にデバッグ・ライブラリ(オプションソフト)を用意しています。 デバッグ・ライブラリを使用することで、OSの状態表示やプログラムの動作確認などの機能が追加されます。

µITRON ADE 対応詳しくはこちら
アプリ・ジェネレータ、プログラム・アシストといったプログラミング支援機能をはじめ、デバッグ機能としてタスク・トレース、ステータス表示機能をサポート。
µITRON対応詳しくはこちら
オプションのRTOSデバッグ・ライブラリをデバッガソフトに追加することで、リアルタイムOSのステータス表示機能やタスクトレース機能が追加されます。
(µITRONによって仕様が異なります。)

動作環境
対応ホスト ：　IBM PC/AT互換機(DOS/V機)
ホストI／F ：　USB 2.0
ホストOS ：　日本語Windows XP 32bit(SP1)/Vista 32bit/7 32bit,64bit/8 32bit,64bit
接続図

・AUDモデル

・H-UDIモデル

対応CPU 製品概要 技術資料 価格表
RXファミリ

CPU個別の対応については、「サポートCPU対応製品検索」より検索していただくか、
当社営業までお問い合わせください。

仕様の詳細は製品概要書と技術資料でご確認ください。
*1：PALMiCE3本体モデルにより、CSIDEオプションご購入時に変換アダプタ等をあわせて購入していただく必要があります。詳細については当社営業部までお問い合わせください。
